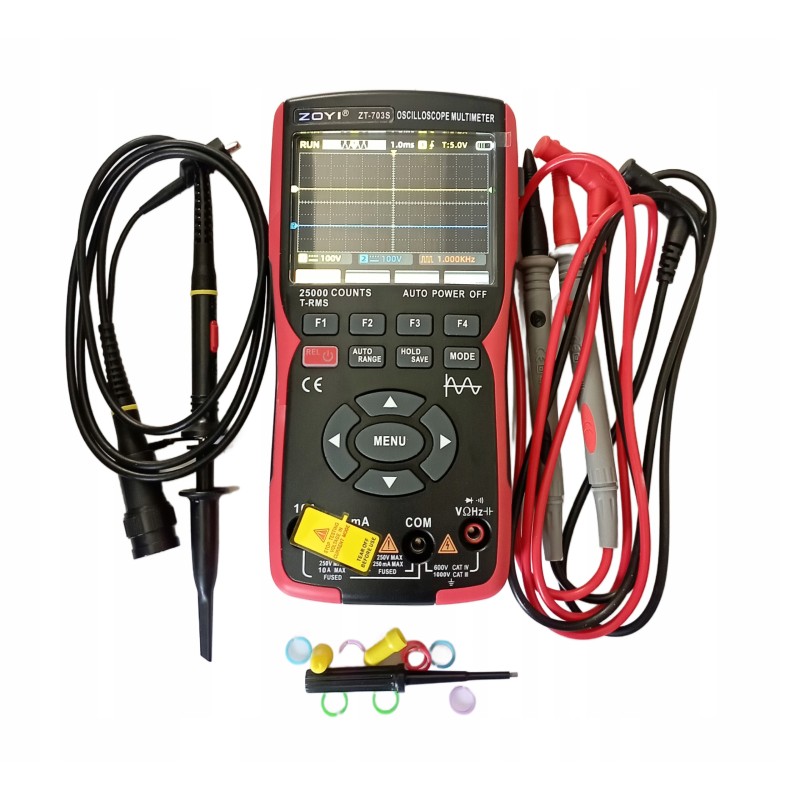

Multimetr miernik z cyfrowym oscyloskopem 3w1 ZOYI ZT-703S 3,5'' 50Mhz

Dwukanałowy oscyloskop ZOYI- ZOTEK ZT-703S: połączenie innowacji i wszechstronności

W świecie elektroniki dwukanałowy oscyloskop ZOYI-ZOTEK ZT-703S stanowi świadectwo innowacyjności i wszechstronności marki. To urządzenie łączy w sobie funkcje oscyloskopu, generatora funkcyjnego i multimetru, oferując kompleksowe narzędzie pomiarowe.

Kompaktowa konstrukcja i solidna funkcjonalność

Model ZT-703S oferuje szerokość pasma do 50 MHz, obsługując szeroki zakres aplikacji. Imponująca prędkość próbkowania 280 MSa/s zapewnia przechwytywanie sygnałów w wysokiej rozdzielczości. Urządzenie zostało wyposażone w 3,5-calowy wyświetlacz IPS, zamknięty w podwójnie formowanej obudowie, co gwarantuje wytrzymałość, przenośność i wygodę użytkowania.

Zaawansowane możliwości oscyloskopu

Czułość pionowa mieści się w zakresie od 20 mV/dz do 10 V/dz, co pozwala na szczegółową obserwację różnych amplitud. Podstawa czasu jest regulowana od 10 ns/dz do 20 s/dz, umożliwiając dopasowanie do różnych częstotliwości sygnału. Urządzenie posiada różne tryby wyzwalania, co pozwala spełnić różnorodne wymagania pomiarowe.

Generator funkcyjny i multimetr w jednym

Jako generator funkcyjny, ZT-703S generuje przebiegi: sinusoidalny, prostokątny, trójkątny i piłokształtny, ułatwiając konfigurację testów. Wbudowany multimetr z wyświetlaczem 25 000 count zapewnia precyzyjny pomiar napięcia, prądu, rezystancji, pojemności i częstotliwości (AC/DC). Dodatkowe funkcje to test diod oraz sprawdzanie ciągłości obwodu.

Zaawansowane funkcje pomiarowe

Oscyloskop wprowadza tryb XY, idealny do analizy zależności fazowych. Funkcje automatycznego pomiaru parametrów sygnału zapewniają szybką i dokładną analizę. Urządzenie oferuje także szereg ustawień użytkownika, takich jak wybór języka, automatyczne wyłączanie czy regulacja podświetlenia ekranu.

Specyfikacja techniczna

• Wyświetlacz: 3,5-calowy ekran IPS.
• Zasilanie: Wymienna bateria litowa 18650 z ładowaniem przez port USB Type-C.
• Wymiary i waga: Wymiary: 177 x 89 x 40 mm; waga: ok. 380 g.

Podsumowanie

Dwukanałowy oscyloskop ZOYI-ZOTEK ZT-703S to idealne narzędzie zarówno dla profesjonalistów, jak i hobbystów. Połączenie funkcji oscyloskopu, generatora i multimetru w jednym, przenośnym urządzeniu sprawia, że jest to niezastąpione narzędzie pracy w laboratorium, warsztacie i w terenie. Dzięki zaawansowanym funkcjom i intuicyjnej obsłudze, model ZT-703S wyróżnia się jako wszechstronne rozwiązanie dla szerokiego spektrum zastosowań elektronicznych.

Główne cechy:

• Dwukanałowy oscyloskop 50 MHz z próbkowaniem 280 MSa/s.
• Przełączanie jednego/dwóch kanałów dla łatwego porównania sygnałów.
• Szybkie i dokładne pomiary automatyczne za naciśnięciem jednego przycisku.
• Wysokiej rozdzielczości kolorowy ekran TFT 3,5 cala (320x240) dla wyraźnego odwzorowania sygnałów.
• Długa praca na baterii – akumulator litowy 3400 mAh z ładowaniem USB Type-C.
• Podwójne bezpieczniki ceramiczne zapewniające trwałość i ochronę.

Zawartość opakowania:

1. Oscyloskop ZT-703S
2. Sonda oscyloskopowa P2060
3. Długopis pomiarowy (multimetr)
4. Śrubokręt
5. Torba transportowa
6. Instrukcja obsługi

Szczegółowa specyfikacja oscyloskopu:

• Szerokość pasma: 50 MHz (dwa kanały)
• Tryb próbkowania: próbkowanie w czasie rzeczywistym
• Częstotliwość próbkowania (max.): 280 MSa/s
• Sprzężenie wejściowe: DC, AC
• Impedancja wejściowa: 1 MΩ, równolegle z 16 pF
• Długość rekordu: do 128 kB na kanał
• Podstawa czasu: od 10 ns/dz do 20 s/dz
• Czułość: od 20 mV/dz do 10 V/dz
• Czas narastania: < 10 ns

Szczegółowa specyfikacja multimetru:

• Napięcie DC: zakresy do 1000 V (±0.05% +3)
• Napięcie AC: zakresy do 750 V (±0.5% +3)
• Prąd DC/AC: zakresy do 10 A
• Rezystancja: zakresy do 250 MΩ
• Pojemność: zakresy do 9999 µF
• Częstotliwość: zakresy do 999.9 kHz
• Test diody: TAK
• Buzzer ciągłości: TAK

Parametry ogólne produktu:

• Ekran: kolorowy TFT 3,5", 320 x 240 px
• Ładowanie: port USB Type-C (5 V / 2 A)
• Bateria: litowa 3400 mAh
• Obsługiwane funkcje: oscyloskop, generator funkcyjny, multimetr cyfrowy
• Interfejs językowy: angielski (i inne)
• Wymiary: 177 x 89 x 40 mm
• Waga: 380 g
